本文是615调试系列最后的一篇，也是个人觉得最总结的一篇，包含了连接装置、图纸开入开出对应、监视模式和调试问题处理方向等等，我相信只要阅读过前几篇的朋友在今天这篇都会看到熟悉的内容，同时，阅读完所有内容我相信615对大家来说会是一个可以随时阅读检查的工具。

接下来给大家介绍REF615在线监视模式到底有多香？统筹逻辑与信号，一目了然。

在我们日常调试和维护ABB的REF615保护装置时，经常会遇到一些“不动作”、“逻辑看不懂”、“信号进没进来”等问题。这个时候，如果你还在靠对着图纸、看LED灯、数着端子做排查，那效率真的就太低了。

在上两篇如何监视REF615的状态中我讲到了装置上自带的监视，这当然也好用，但是是只针对于少量的问题或者流于表面容易排查的问题。而要查到涉及到逻辑问题等，我们需要用到REF615早就给我们准备好了一个非常强大又非常实用的功能——在线监视模式（Work Online）。

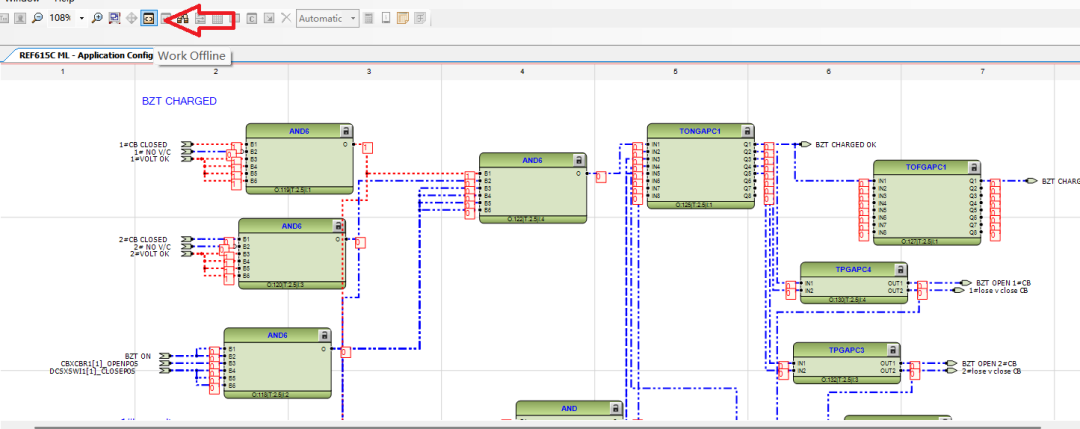

在之前的文章里，我们已经讲过怎么进入在线监视模式：只要用PCM600连接上装置，点“Work Online”即可进入。当然前提是打开的程序是当前装置里运行的版本，或者你刚刚把装置的程序读取出来了。这部分大家都很熟悉了，今天重点来说——进入在线监视模式之后到底能做什么？怎么用它高效解决问题？

一、信号实时刷新，状态清清楚楚

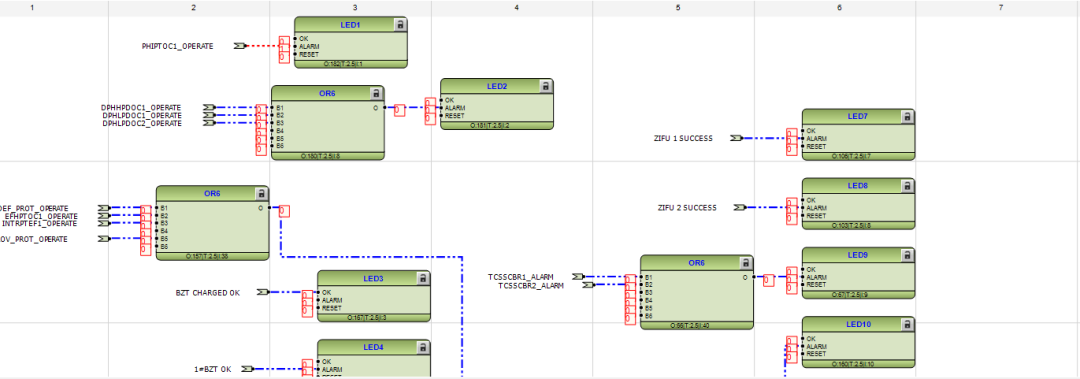

进入在线监视模式之后，你会看到所有的保护逻辑图、变量状态——每个信号通道、每一个逻辑模块都会根据当前装置的运行状态实时显示出状态：

红色虚线 + 数字1：表示该信号当前处于“有信号”状态（ON）

蓝色虚线 + 数字0：表示该信号当前为“无信号”状态（OFF）

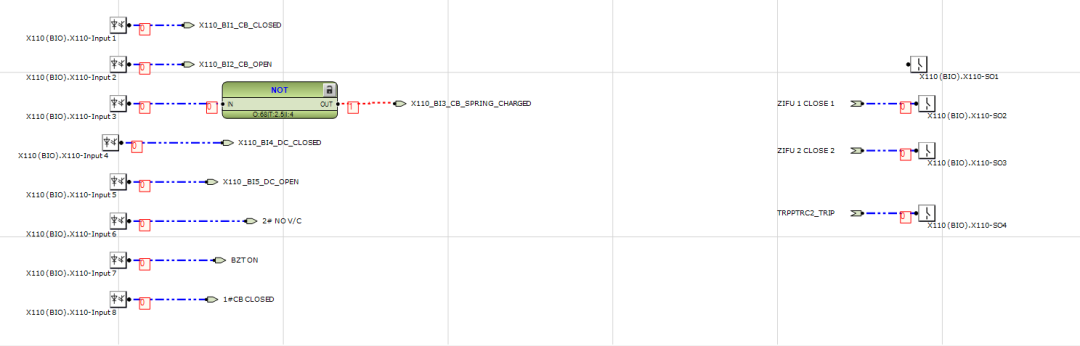

熟悉现场的人应该能感受到这点的强大，不需要花里胡哨的东西，在现场调试的时候，最怕的就是不清楚装置到底“看没看到”我们输入的信号，比如我们在柜子里接好了某个开入点，比如X110-BI 1、X110-BI 2等，外部操作人员明明已经拉合了开关，灯也亮了，但装置内部到底有没有收到这个信号呢，我们需要的就是直观能看到的东西。

在在线监视模式下，只需要点开对应的逻辑图，一眼就能看到——该来的信号有没有来，该动作的模块有没有动，根本不需要反复测量、不需要猜测。这种“实时、可视、动态”的效果，对于一线调试人员来说，是最可靠的东西。

二、外部开入 VS 开出，谁在动作一目了然

不仅是开入信号，在线监视还能清楚显示开出（输出）信号的状态，比如跳闸输出、合闸输出、保护启动输出等。很多时候我们现场会遇到：

装置保护已经启动，但开出没动作？

跳闸信号发了，但没跳闸？

合闸信号发了，却没听到断路器动作？

这些情况都可能是逻辑中间某一步没满足或者线路存在异常导致的，而不是装置本身的问题。故障定位在调试过程中也是必不可少的一环，通过在线监视，我们可以一路追踪信号，看看到底是哪个条件没满足，是哪个闭锁起作用了，是哪个延时模块还在倒计时……

尤其是涉及多级逻辑组合的场景，比如跳闸逻辑中叠加了多个前提条件，在线监视可以直观看到这些逻辑“走到哪一步了”，解决问题事半功倍。

三、高阶应用：逻辑复杂、难定位？在线监视来帮忙！

场景案例：母联备自投不动作？

母联备自投逻辑在实际应用中非常常见，尤其在双母线或一进两段的系统中，用来实现故障时母联自动投入，提高供电可靠性。但这个功能也常常是调试中最让人头大的部分。

我们举个实际场景来讲：

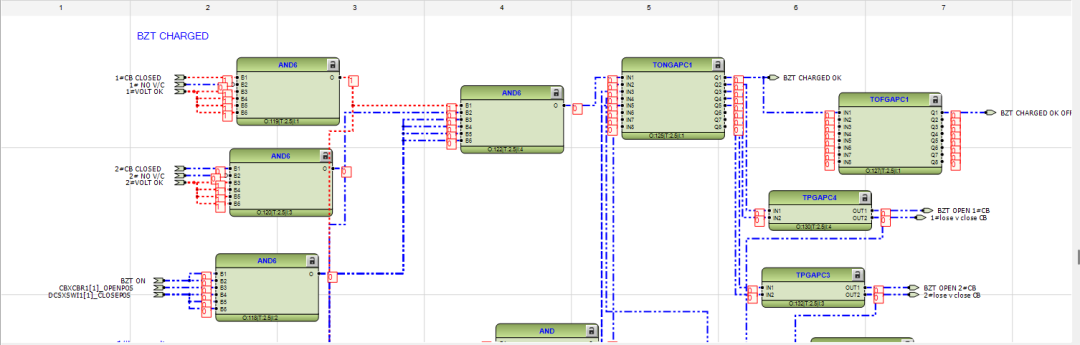

母联备自投逻辑里，一般需要判断是否满足“充电条件”，这个条件往往由如下六个信号构成：

两个进线开关位置信号（开入）

两个进线有压信号（开入）

两个备用母线侧无压无流信号（开入）

只有上述信号满足一定条件，母联才会进入充电，进入备自投就绪状态。而这些信号很多都来自一次系统的反馈、模拟量判断、或者硬接点输入，一旦接错、没接好或者逻辑错了，问题就很难快速定位。

但通过在线监视，你可以一眼看到当前这六个信号的状态，哪个是1，哪个是0，哪个根本没跳变，不用猜、不用等、不用量——直接定位问题，是不是接线错了？逻辑漏了？条件未满足？分分钟查出来。

四、总结：调试、排查、分析问题，一靠它就行

REF615的在线监视模式，说它是调试过程中的“透视眼”一点也不夸张。它让我们从“盲调”变成“明调”，从“凭经验”变成“看数据”，在调试、问题排查、逻辑验证中都能起到关键作用。

建议各位技术朋友在调试REF615时，把这个功能当成标配，任何时候只要觉得“逻辑没通”、“装置不动”、“信号不对劲”，第一时间打开在线监视模式，基本都能快速找到问题。

如在使用过程有有任何问题，可以随时拨打我们的服务热线：4008-620-615。
