615基本指南第六篇
今天给大家分享一个现场调试非常有用的功能，615的调试模式（实际包括620、630、640等等设备也是通用的道理）。
在工业自动化与电力系统中，设备的稳定性和可靠性至关重要。REF615作为一款高性能继电保护装置，为了确保装置系统在实际运行中的精确性和可靠性，内置了调试模式，今天详细给大家介绍调试模式的主要功能、开启流程以及它在系统测试中的作用。
调试模式是继保REF615的一项核心功能，主要用于模拟开关量输出和触发保护模块动作。
模拟开关量输出
调试模式可以模拟设备在实际运行中可能出现的各种开关状态，从而帮助工程师检测开关量输出信号是否准确，回路是否通畅，确保各个端口的状态能够正确传递给主控系统。
保护模块动作测试
通过调试模式，可以人为触发保护功能，模拟过载、短路等异常情况，验证保护逻辑的准确性和响应速度。这对于确认保护模块在紧急情况下是否能够及时可靠地动作，起到了非常关键的作用。
为了方便用户进行系统调试，REF615提供了一套直观的调试模式操作流程，具体步骤如下：

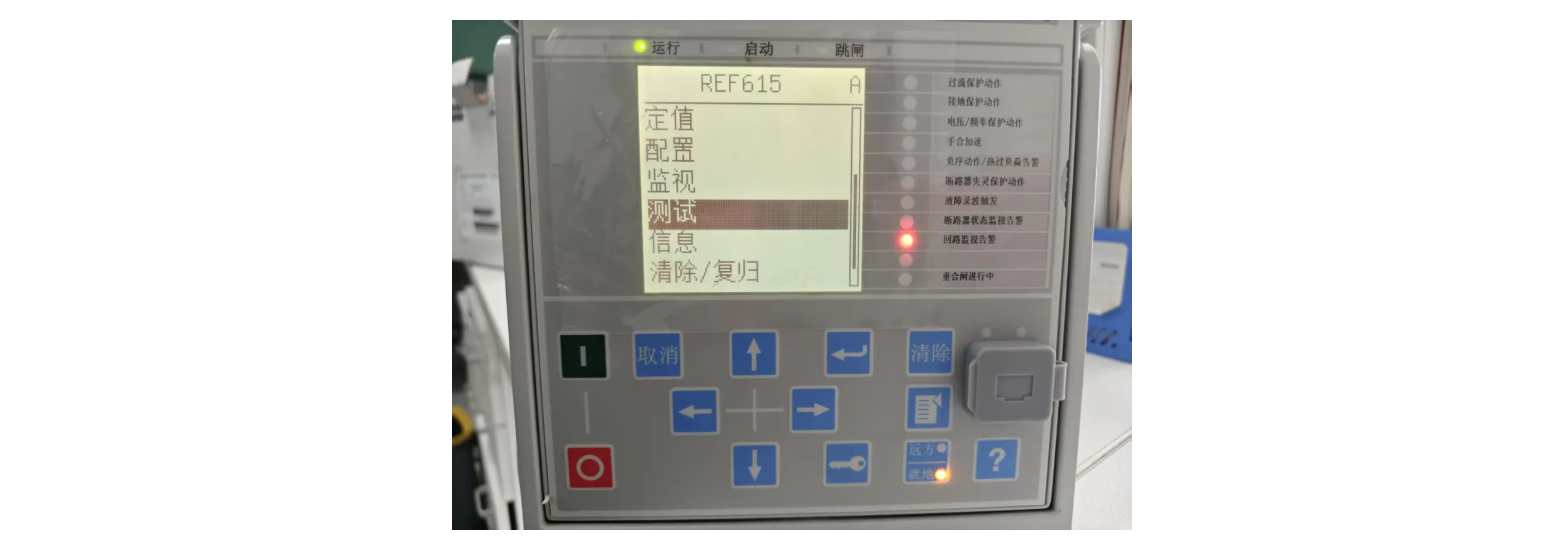

1、进入主菜单
启动设备后，首先在主菜单中找到“调试”。

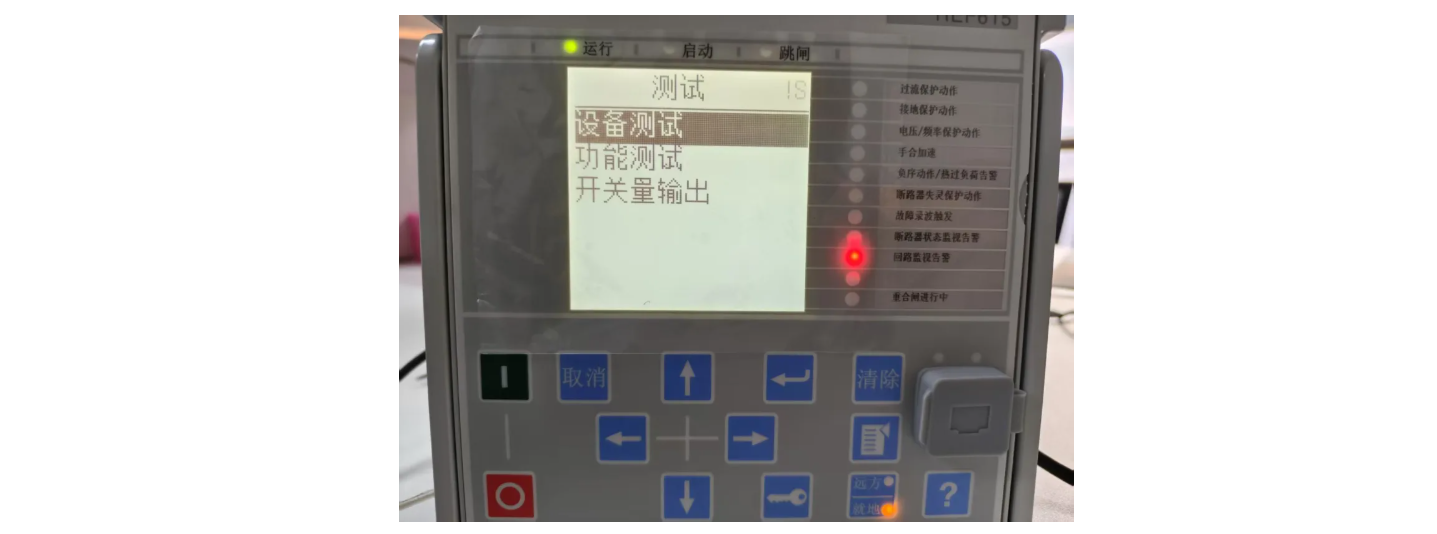

2、选择装置测试
进入调试选项后，选择“设备测试”。

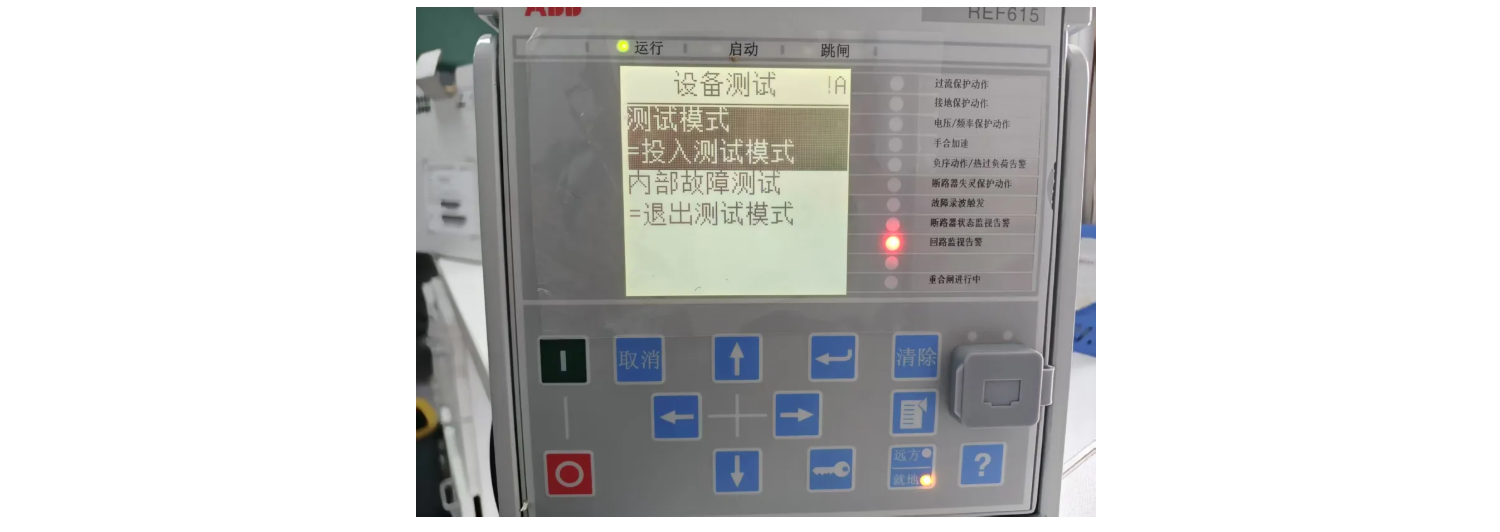

3、选择投入测试模式
在装置测试菜单中，点击“投入测试模式”，之后还是熟悉的退出保存，看到运行灯闪烁代表切换成功。（内部故障仅用于测试IRF输出，一般不用）。
4、测试开关量输入和保护功能
调试模式下，界面会分别显示“开关量输入测试”和“功能测试”两个选项：

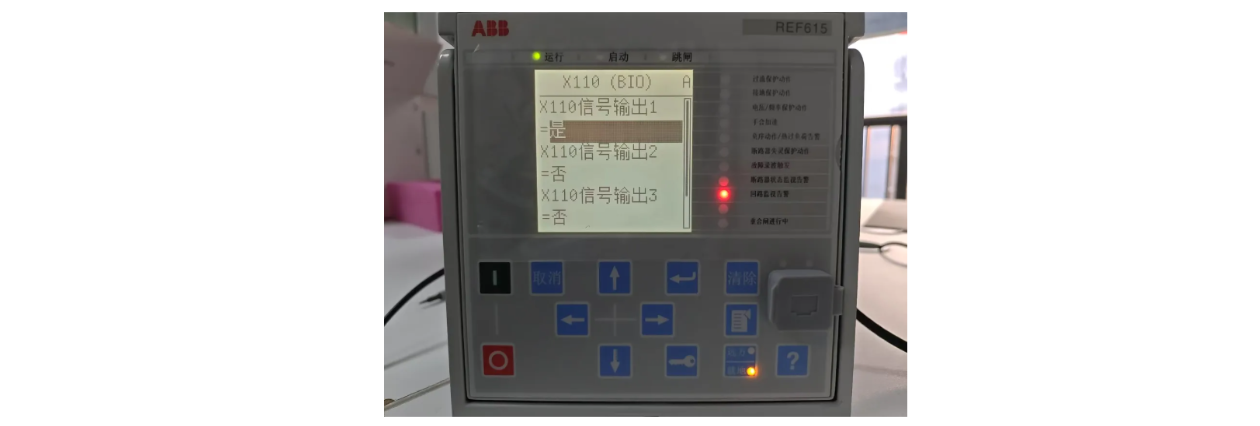

开关量输入测试
选择该项后，可以模拟各种输入状态，检测各个开关量端口的响应情况。这里主要是直接命令对应的开出进行动作息合，例如命令对应保护跳闸的回路息合进行跳闸回路的测试。

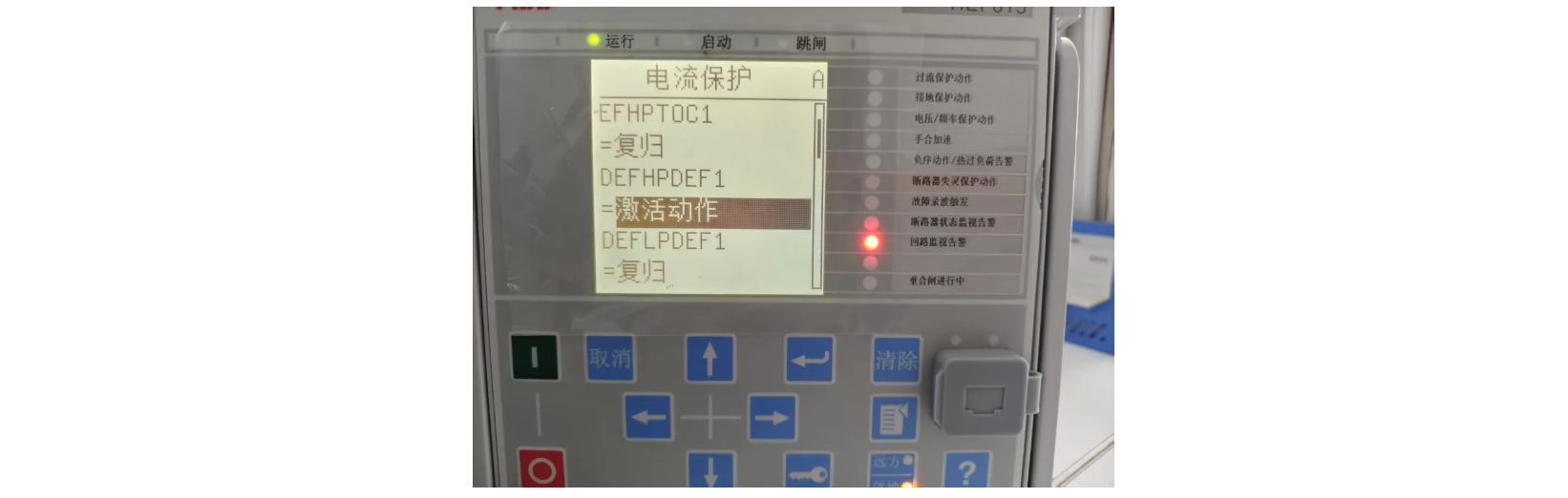

进入保护测试菜单后，可以选择激活对应的保护模块（如过流、过压、短路保护等），以确认保护动作是否准确触发。类似重合闸或者差动这种比较复杂的功能甚至可以选择激活对应动作中的某一步，如重合闸合闸/差动闭锁等。
每一步骤均采用菜单式操作，确保用户在操作过程中能够快速定位和执行所需测试。通过这样一套完整的流程，工程师可以系统性地验证设备各项功能，减少实际运行中的潜在风险。
调试模式在REF615中的引入，不仅仅是为了模拟测试，它在整个系统调试和维护过程中发挥着举足轻重的作用：
验证程序输出是否正确
在实际应用中，程序逻辑的正确性直接关系到保护装置的可靠运行。通过调试模式，现场可以逐项核查程序的出口，确保每个指令和响应都符合设计预期，避免因程序错误而引发安全事故。
检测接线异常
在电力系统中，接线错误或松动可能会导致设备无法正常工作。调试模式提供了实时监控和检测功能，帮助工程师迅速定位接线问题，确保所有连接符合技术要求。
提高维护效率
定期使用调试模式进行自检，可以提前发现系统中的潜在问题，为日常维护提供有力支持。及时发现并解决问题，能够有效延长设备寿命，降低维修成本，保障系统长期稳定运行。
简化故障排查流程
当系统出现异常时，通过调试模式可以迅速模拟故障场景，复现问题发生的过程，帮助工程师更准确地定位问题根源，从而快速恢复系统正常状态。
REF615调试模式凭借其对开关量输出和保护功能的全面模拟测试，为电力系统的可靠运行提供了坚实保障。无论是新系统的安装调试，还是日常维护和故障排查，调试模式都展现了其不可替代的重要作用。在使用过程中如果有相关问题，可以随时与我们取得联系。
