故障录波作为现场事故分析的重要手段之一，很多供电局都有要求，一旦某重要线路故障，必须提供故障录波以分析情况。但是如何从615系列装置里读取故障录波又成为一个老大难的问题，因此今天为大家介绍如何读取故障录波，不仅是因为它的实际作用，也因为它还涉及连接装置等。

我们需要准备好：PCM600软件，对应装置的连接包，以及网线。

首先，调整技术键和装置进行连接，确定连接成功。

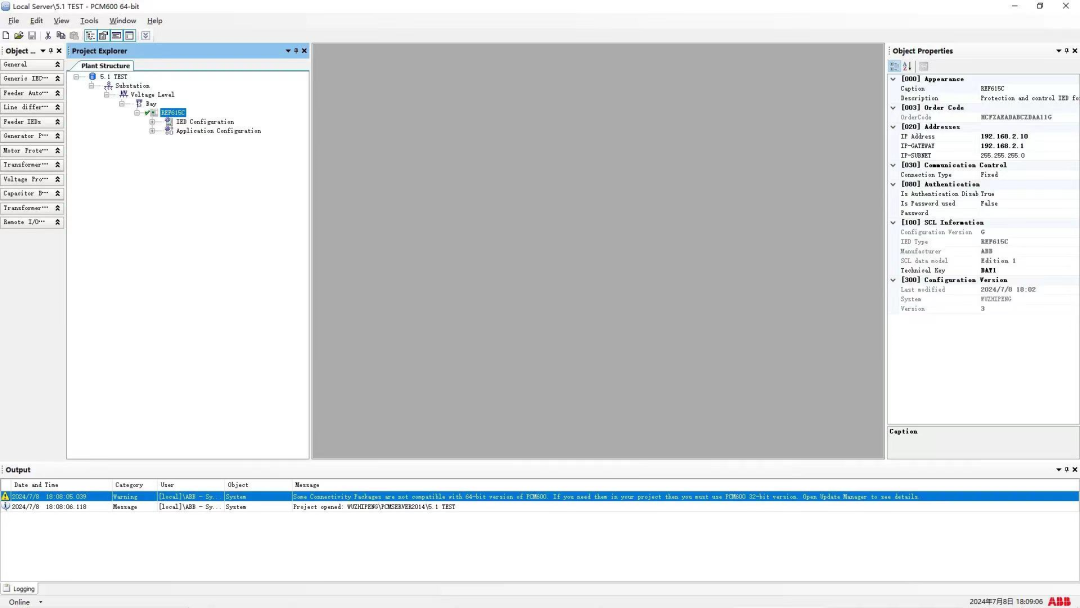

连接成功状态

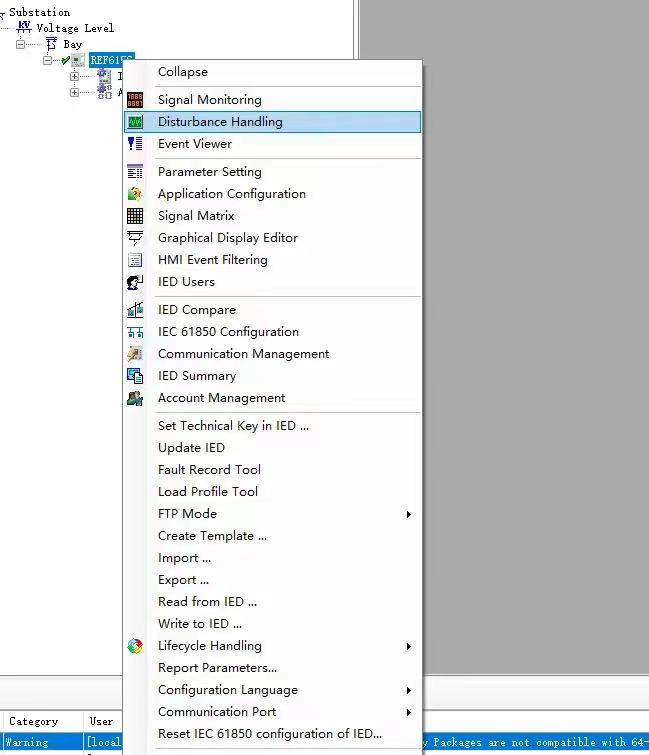

进入故障录波菜单

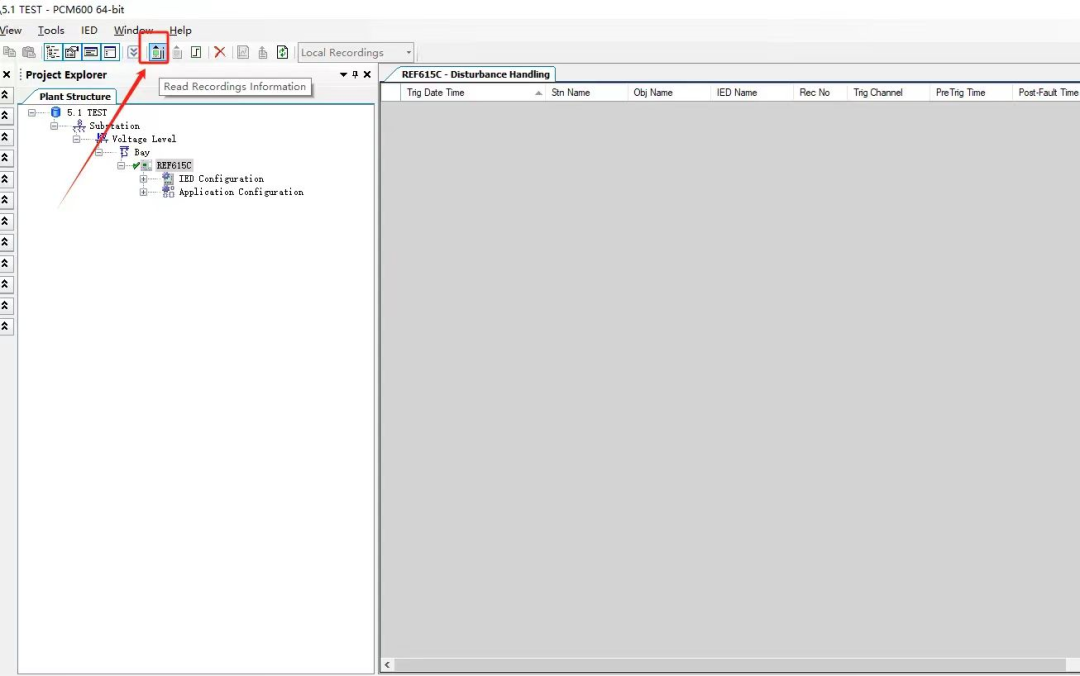

点击读取故障录波

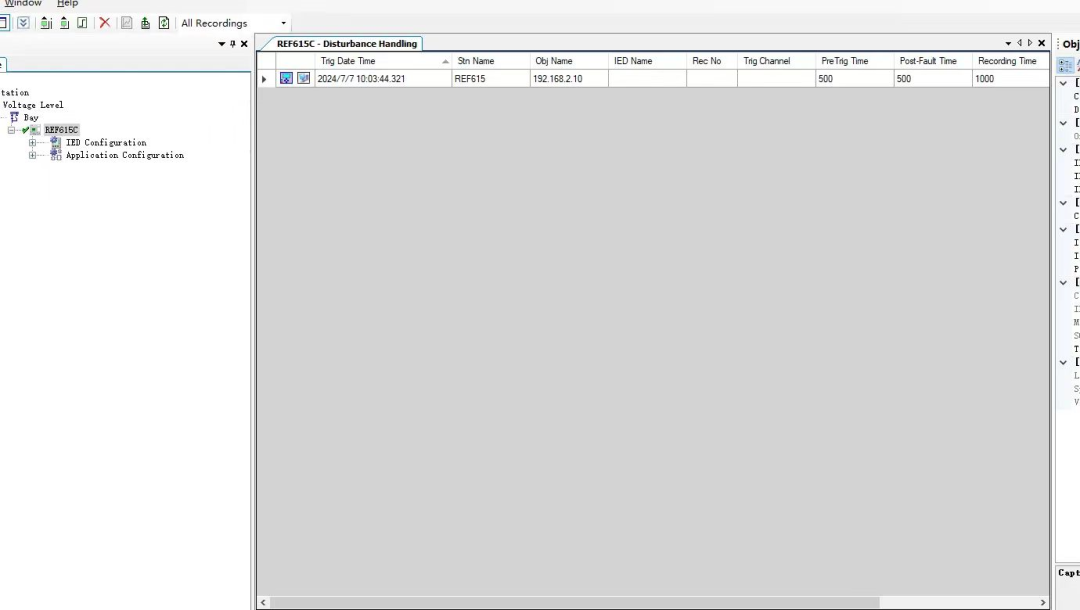

录波调试和基本信息

到了这一步基本已经基本读取成功，接下来则分成两个方向，对于有分析能力的朋友来说，可以直接在这里对录波进行阅读，只需要双击对应的录波即可。

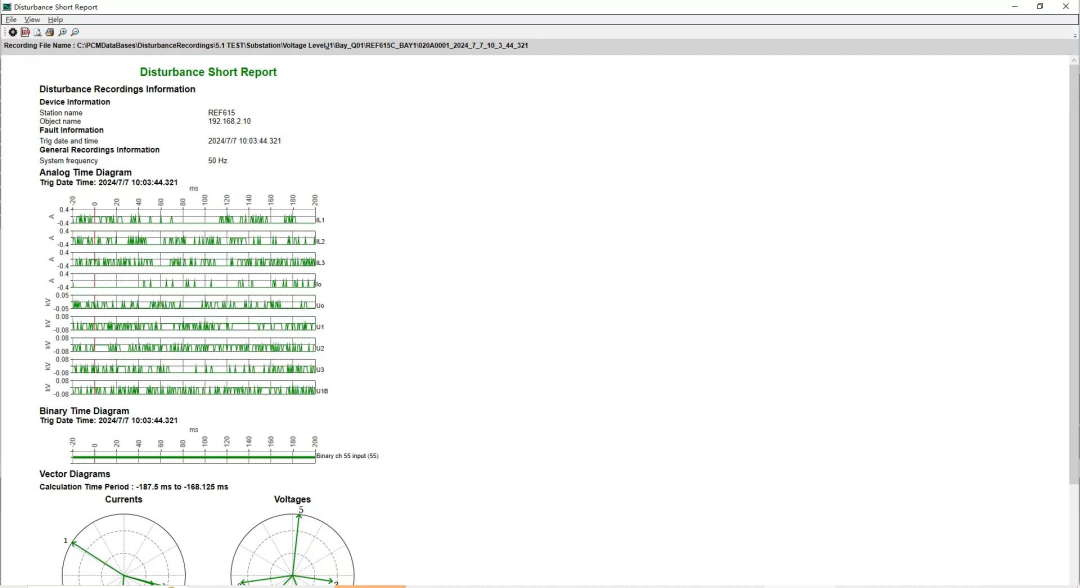

PCM600中的录波详情

可以直观的看到录波的情况，便于分析，而对于上文提到的需要导出录波发给客户的朋友来说，则右键点击对应录波，选择Export（导出）即可。

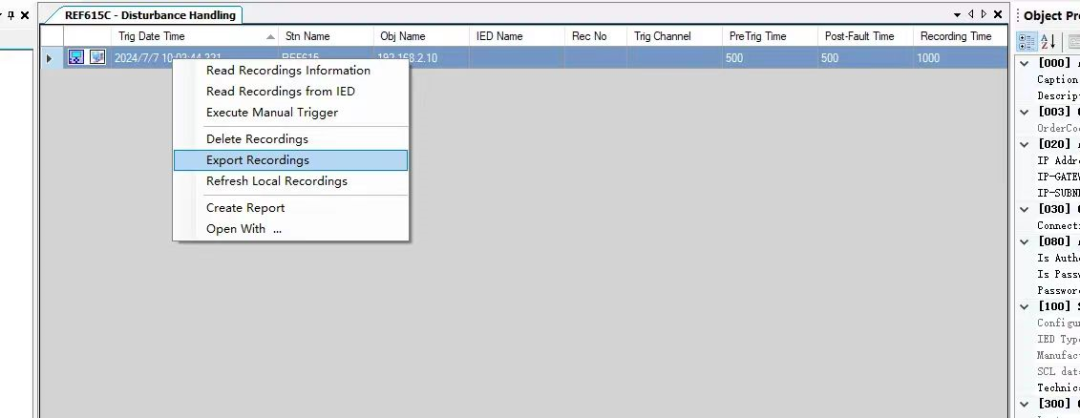

导出菜单

保存成功文件

选择好保存位置后，即可看到保存好的故障录波文件。而如果后续需要再次查看录波时，则需要用到我们安装PCM 600时附带的软件wavewin ABB。

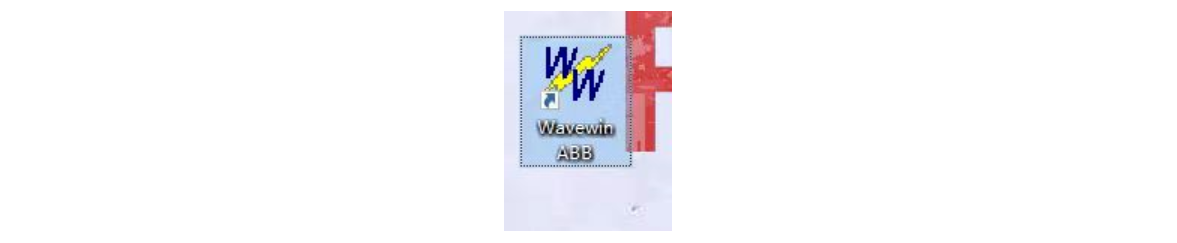

ABB专用故障录波软件

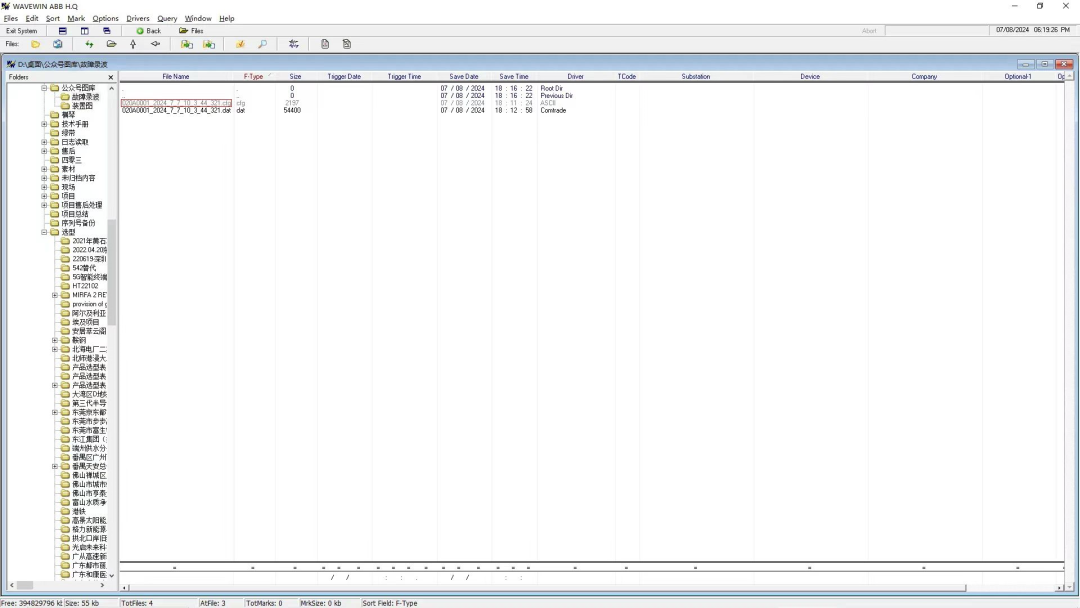

wavewin ABB界面

只需要在软件中找到保存的录波文件，即可再次打开查看录波文件。

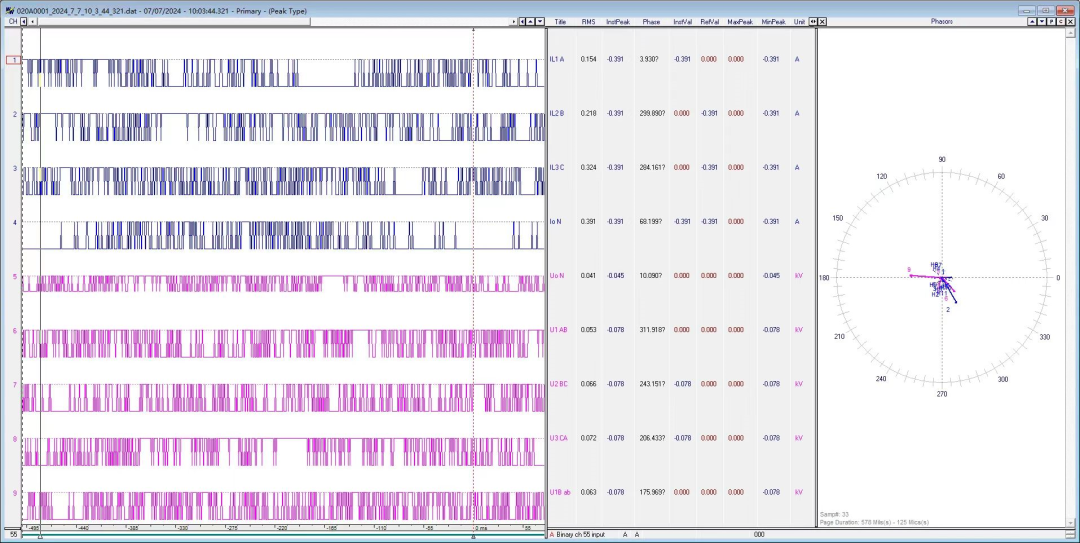

波形

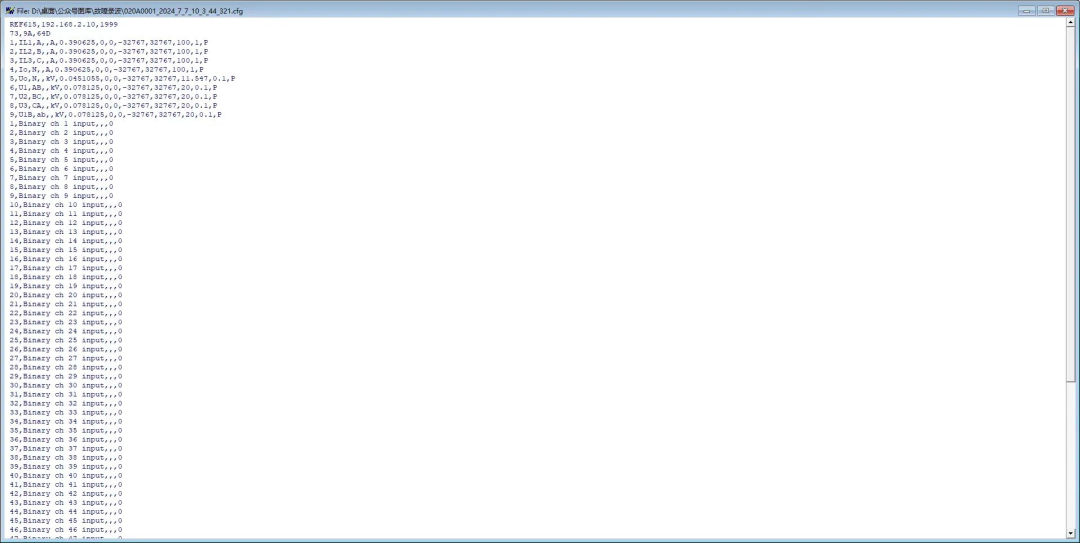

参数（非厂家一般不看）

到这里，读取录波以及查看录波的方法基本已经讲完。剩下回答几个常见问题：

   A：录波时间和装置时间同步，可以根据装置时间对应现实时间，有可能是装置时间异常导致。

   2、看不到想要的录波怎么办？

   A：查看故障录波设置是否异常，出厂故障录波设置模式为非覆盖，不清除前面录波的情况下内存满了无法继续存储录波，但一般调试后的装置都会是覆盖模式，即内存满了之后新录波自动覆盖最老的一条录波。

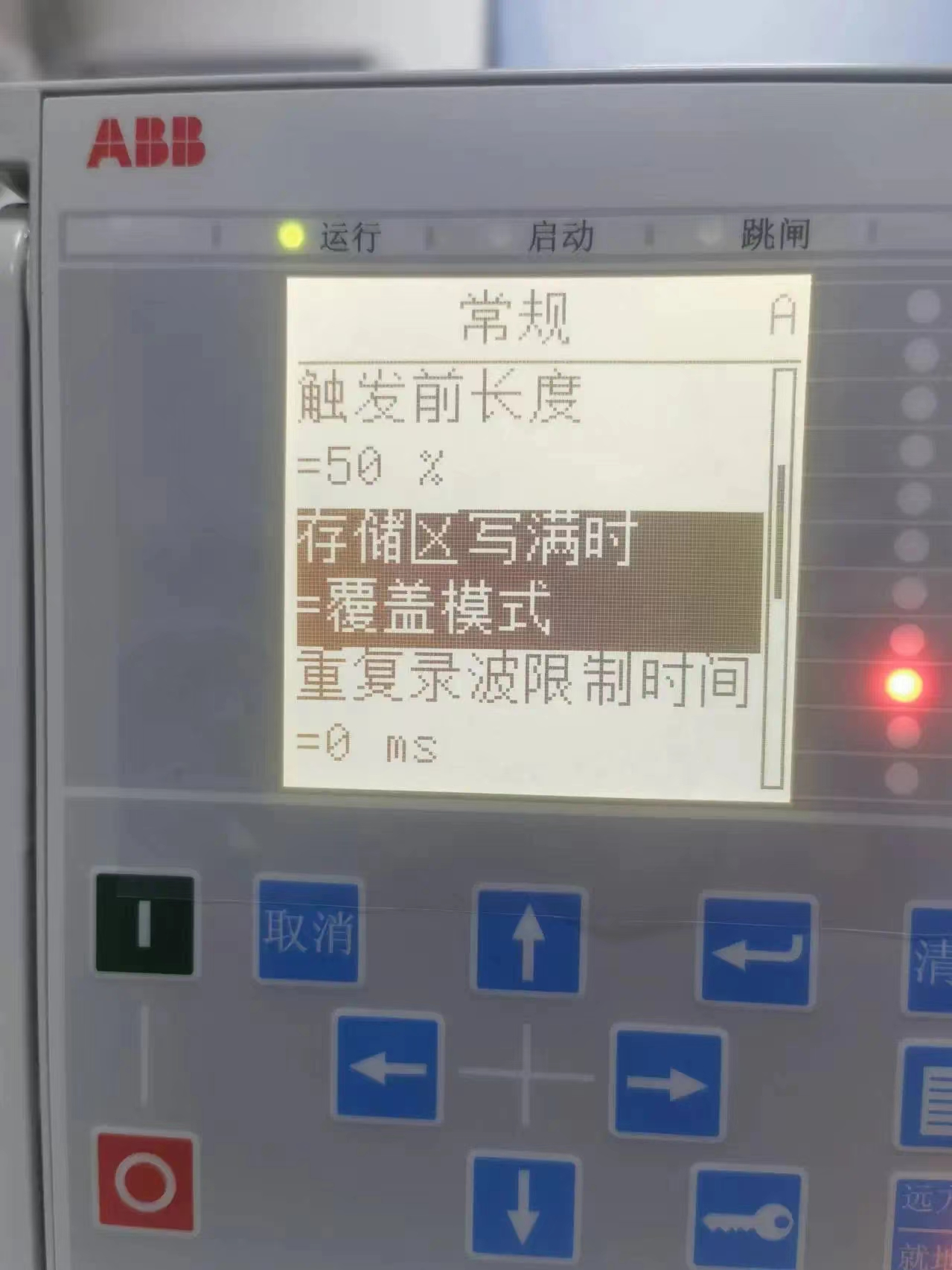

正确录波模式设置（配置→故障录波）

3、能不能在WEB界面读取录波呢？

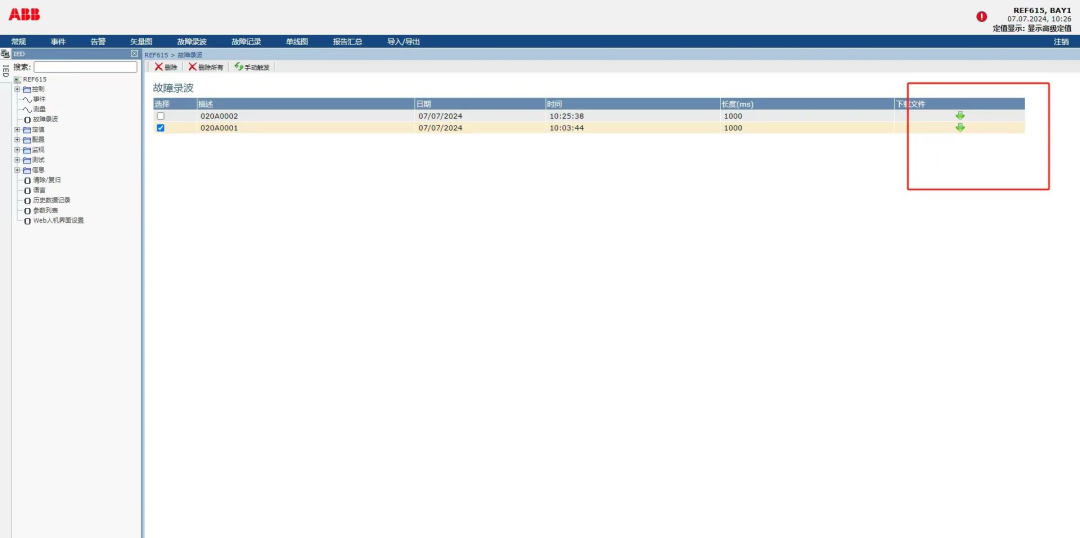

     A：可以，会连接WEB界面的朋友对615装置已经比较熟悉了，直接进入故障录波菜单直接选择读取即可。

WEB界面对设置好装置反而更简单直观

以上就是今天分享的全部内容，如果有相关问题，可以直接私信我们，同时近期公众号也会不定时分享一些615的基本操作指南，敬请期待。
